村田推出支持CAN FD Class3的共模扼流线圈

村田中文技术社区 ? 2019-07-30 18:05 ? 次阅读

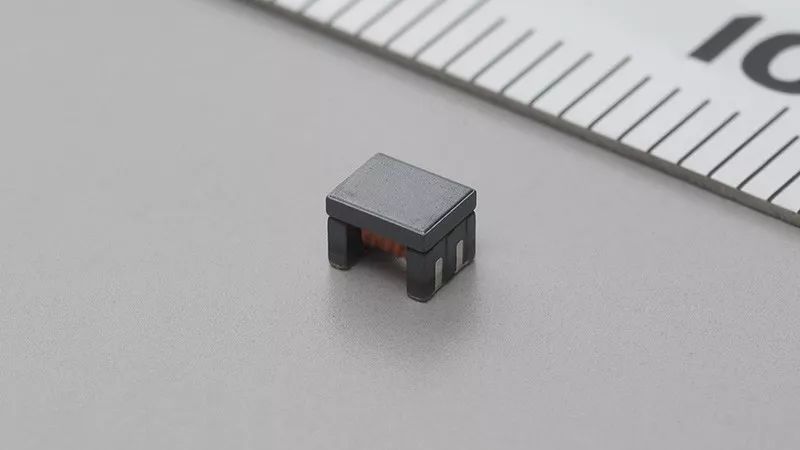

村田制作所将适合IEC62228-3要求新一代车载网络CAN FD用共模扼流线圈需有的DCMR Class3的绕线共模扼流线圈"DLW32SH101XF2"商品化,并于2019年8月份开始批量生产。

近年来汽车行业以更安全舒适行驶为目标,控制汽车基本动作的先进技术发展迅速。在这样的发展趋势下,要求连接ECU、传感器马达等的车载网络高速化,数据传输速度从传统CAN的最高1Mbps(比特/秒)向更高速的CAN FD置换。

本产品充分运用村田拥有的有关CMCC设计和制造的丰富的专有技术,通过特有的绕线结构实现了既小型又满足CAN FD用CMCC需有的高性能和高可靠性。

高通信速度1Mbps以下、每帧最多能收发8个字节的车载通信标准。

主要特点

实现IEC62228-3要求的CAN-FD用CMCC需有的DCMR Class3

工作温度范围可为-40~+125℃

符合AEC-Q200*7

小型(3.2mm?2.5mm)

其他技术信息

有很多噪声源的汽车里所安装的车载网络要能稳定地进行通信,完善的噪声对策不可或缺。从CAN过渡到更高速的CAN FD时,要求噪声对策的规格也更严格。

传统CAN用CMCC的DCMR为Class1,即便是高精度的DCMR也不过是Class2。

本产品通过将2个构成CMCC的线圈的特性差异极小化,控制DCMR的恶化,实现了IEC规定的CAN标准“IEC62228-3”要求的CAN FD用CMCC需有的DCMR(Ssd21、Ssd12) Class3。?#32469;?#26159;在数百Hz以上的?#25512;?#24102;,达到了超高水准的DCMR。

原文标题:村田推出支持CAN FD Class3的共模扼流线圈

文章出处:【微信号:murata-eetrend,微信公众号:村田中文技术社区】欢迎添加关注!文章转载请注明出处。
