基于OPT9221 ToF傳感器的立體視覺和深度感知電路設計

2020年02月24日 11:59 ? 次閱讀

成像對于許多機器人應用至關重要,能讓機器人執行基本任務,躲避障礙物,進行導航以及確保基本安全。 顯然,提供成像的方式是采用低成本視頻攝像頭,或者再好點,使用兩個攝像頭實現立體視野和深度感知。 但后者存在一些缺點。

使用雙攝像頭實現三維成像會增加功耗和空間需求,同時也會使外形尺寸制造工藝變得復雜,并且增加成本。 由于三維成像是從基本“協助”單元到自主駕駛車輛應用的主流,因此設計人員需要比簡單添加更多攝像頭更好的替代方案。

為此,設計人員正在越來越多地使用替代方案,這些方案在封裝、成本、功耗、數據縮減和整體性能方面存在優勢。 這些替代方案中就有飛行時間 (ToF) 成像系統(通常又稱為光探測和測距,或稱作 LIDAR)。 這些成像系統可采用紅外 (IR) 成像(通常稱為熱成像)作為輔助手段。

從 IR 談起

紅外電磁波的波長比可見光譜紅端的電磁波更長;IR 波段的波長通常被認為在 700 nm (0.7 μm) 到 1 mm (1000 μm) 之間。 簡單的說,這些波長表示物體的熱輻射。 通過恰當的 IR 成像系統,此 IR“熱圖”被轉換為可見光圖像,通常含有添加的偽色,以突出相對溫度(圖 1)。

注意,該 IR 成像不同于 IR 傳感。 感測是一種用于檢測,或者甚至是測量熱源的非接觸方法,例如人員經過作為報警系統一部分的被動紅外 (PIR) 傳感器,或者監測到管道過熱;沒有類似圖像的細節或者圖像分辨率。

為何使用 IR 來替代,或者用于補充傳統的可見光成像? 有多個理由:

當感興趣的物體融入到背景中,無論是故意隱藏或只是巧合,這時 IR 就能發揮其價值

IR 能幫助定位視野中的人員或溫血動物

在尋找造成局部發熱的常見故障時,如過熱的管道、蒸汽管路、陰燃火災或電器故障等,IR 也可非常有用

現在,由于高集成度、高性能元件的出現,并且這些元件具有易于使用的接口,使得實施 IR 成像子系統大為簡化。 例如,FLIR Systems, Inc. 的 Lepton IR 攝像頭(圖 2)。 該器件的尺寸約為 10 × 12 × 6 mm,集成了定焦鏡頭組、適用于 8 - 14 μm IR 的 80 × 60 像素長波紅外 (LWIR) 微測傳感器陣列、以及信號處理電子元件

通過使用行業標準 MIPI 和 SPI 視頻接口,以及類似雙線 I2 C 的串行控制接口,使得互連大大簡化(圖 3)。 除了尺寸小巧、易于使用,Lepton 單元還具有高性能,成像快(不超過 0.5 秒),且熱靈敏度低于 50 mK。 工作功率也較低,為 150 mW(典型)。

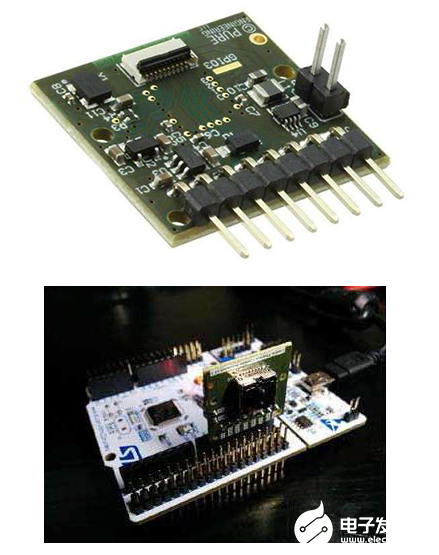

這樣的產品得益于用戶的實踐經驗,因此 FLIR 為攝像頭模塊提供分線板,它兼容基于 ARM評估板和 Raspberry Pi(圖 4)。 這款 25 mm × 24 mm 的電路板需要 3 V 到 5.5 V 單電源供電,帶有 25 MHz 系統時鐘、用于其他低噪電源軌的內部 LDO、標準互連接頭,以及用于 Lepton 模塊自身的 32 引腳 Molex 排針

ToF 的興起

熱圖像對于許多應用都很有用,但卻不能滿足這些應用的全部要求,此時就需要通常采用 3D 技術的可見光成像系統。 顯而易見,這就需要采用標準的視頻攝像頭。現在許多廠商都提供這樣的攝像頭,并且提供許多不同的分辨率、光靈敏度、尺寸和接口選擇。 若需要立體成像,則使用一對攝像頭。

盡管熱成像已問世數十年,但相比如今的成像裝置,其性能欠佳、成本和功率消耗較高,而 ToF 技術則相對較新。 20 世紀 90 年代,此項技術首先作為學術概念被提出,然而能讓它切實可行的基本元件和處理能力直到過去十年才出現。

ToF 通常是許多應用的首選成像方法,包括自主駕駛車輛(自動駕駛汽車),并且已經進行數百英里的實際道路測試。 (在架構方面,智能或自主車輛屬于輪式機器人系統,帶有傳感器、算法和定義的動作,只是角度不同。) 相比傳統成像攝像頭,ToF 方法實際上具有一些明顯優勢(討論如下)。

工作方式:傳統攝像頭成像的工作原理通常被工程設計人員所理解,比較直觀,而 ToF 則了解的人不多,并且更多依賴于通過方程和感測到的光子實現。 此項技術包括兩個關鍵元件:一個精確控制和調制式光源(固態激光LED,通常在 850 μm 近 IR 范圍下工作,因此肉眼不可見)、一個用于“查看”由來自成像場景的發射光線反射的像素陣列。

要完全了解 ToF 原理,需要明白定義其工作原理的方程式,且要考慮一些不可避免的錯誤來源,然后對其進行補償。 整體 ToF 過程可通過兩種方式完成:光源以低占空比脈沖重復,或者由連續正弦波或方波源進行調制。 若使用脈沖模式,反射的光能通過兩個異相窗采樣,這些采樣值用于計算到目標的距離。 若使用連續模式,傳感器每次測量時取四個采樣值,每個采樣值偏置 90?,這樣便可計算照射和反射之間的相位角以及距離。

ToF 序列和計算的輸出是表示成像區域的點數據集合,術語“點云”由此而來。[1]

相對利弊:使用一個或兩個攝像頭的傳統成像,還是使用 ToF 方法,需要根據應用的具體情況進行判斷。 對于基本的檢測和缺陷識別,假設物體已知并且目標在照明受控的環境中經過特征提取/對比,那么提供二維圖像的單攝像頭通常是最佳選擇。 但是,若照明發生變化,ToF 可能會更好,因為它受到環境光線變化的影響較小。

對于使用兩個傳統攝像頭的三維成像,需要以機械和安裝問題為起點從多方面考慮并做出決定。 即使這些都不是問題,處理圖像的系統也必須采用功能強大的算法,以解決“對應”問題,即將一個攝像頭中場景中的點和另一個攝像頭中場景中的相同點匹配。 這樣做需要大量顏色或灰階變化,深度準確性通常由于成像場景的不均勻表面而受到限制。 相比之下,ToF 系統受到機械問題、照明與對比度問題的影響較小,不需要三維結果的圖像對應匹配。

鑒于具有響應快、處理大范圍客觀特征的能力,以及生成的點云的本質,ToF 系統非常適合于在自主駕駛車輛中將手勢、面部或身體姿勢轉換為命令,以及捕捉周圍環境。 然而,由于許多基礎成像攝像頭已成為市面上的常見設備,因此使用傳統的單個或兩個攝像頭配置的解決方案成本更低。

實現:ToF 系統有五個主要的功能塊:

光源:生成精確定時的光源脈沖的元件

光學器件:對焦傳感器上的光線對焦鏡頭;可能還帶有光學帶通濾波器,以降低環境光線的“噪聲“

圖像傳感器:用于捕捉從被照射場景反射回的光線

管理電子元件:控制發光單元和圖像傳感器,并使其同步

計算單元和接口:根據發出光線與返回光線的時間差以及感測到的光子計算距離

選擇光發射器和成像傳感器是配置 ToF 系統的第一步。 發射器選擇包括二極管,如 Vishay VSMY1850X01,這是一種專用于高速運行的 850 μm IR 器件。 該器件支持由 100 mA 驅動的 10 納秒上升和下降時間,使其適合脈沖模式。

傳感器或像素陣列是 ToF 系統的核心,現在已能作為更大、集成度更高的設備的一部分提供,如 Texas Instruments OPT8241 飛行時間傳感器/控制器 IC(圖 6)。 如簡化型框圖(圖 7)所示,該器件包括傳感器源(上述項目 3)、控制電子元件(項目 4),并且可向諸如 OPT9221 飛行時間控制器等協同處理器提供數字化反射數據,處理器可利用數字化傳感器的數據計算深度數據。 OPT9221 還具備各種校正功能,包括抗鋸齒、非線性補償和溫度補償。

正如設計用于不僅能夠捕捉場景,還能以一致、有用的方式進行的任何視頻系統一樣,ToF 軟件的設計并不繁瑣。 TI 提供詳細的用戶指南[2]、估算工具,以便設計人員評估性能和參數的相互作用,如深度分辨率、二維分辨率(像素量)、距離范圍、幀率、視場 (FoV)、環境光和物體的反射率。

結論

機器人系統的設計人員始終面臨如何提供細節清晰的“周圍環境感測”的挑戰。 幸運的是,如今的設計人員可以采用高性能、功能強大、相對低成本的技術,包括紅外成像、傳統視頻攝像頭、甚至基于飛行時間原理的 LIDAR。 因此,由于它們的整體功耗較低,許多全套設計采用這些方法的組合,以克服任何單一技術的缺陷,從而提供更全面的多維度圖片。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

運放第1部,《運放電路設計實戰入門視頻》

相關課程推薦:8部全系列運放應用電路教程,帶你吃透運放設計點擊鏈接了解課程:http://url.elecfans.co
發燒友學院發表于 2017-06-15 00:00? 39391次閱讀
運放第1部,《運放電路設計實戰入門視頻》

高分懸賞:大家看看這電路波形為什么會這樣?

第一張圖是電容那個位置的波形圖,黃色的是我的PWM波形輸入,第二章是我把圖上的激光二極管接進來之后的,大家可以...
發表于 2020-02-24 17:56? 158次閱讀
高分懸賞:大家看看這電路波形為什么會這樣?

云創硬見PCB電路設計指南(經典)

1.靜電放電之前靜電場的效應 2.放電產生的電荷注入效應 3.靜電放電電流產生的場效應 盡管印刷線路....
發表于 2020-02-24 11:33? 71次閱讀
云創硬見PCB電路設計指南(經典)

三極管電路控制電磁閥,TIP122管子導通后發熱異常?

以前一直用這個電路控制電磁閥,我接手后也沒注意。最近實驗的時候發現TIP122管子導通后溫度上升很厲害。電磁閥24v...
發表于 2020-02-24 09:20? 349次閱讀
三極管電路控制電磁閥,TIP122管子導通后發熱異常?

七款保護電路詳解,你都看懂了嗎?

輸入欠壓保護電路 輸入欠壓保護電路一 1、概述(電路類別、實現主要功能描述): 該電路屬于輸入欠壓電路,當輸入...
發表于 2020-02-24 07:00? 258次閱讀
七款保護電路詳解,你都看懂了嗎?

開關轉換電路原理分析

求分析工作原理
發表于 2020-02-23 12:25? 148次閱讀
開關轉換電路原理分析

請問圖中電阻降壓電路增加兩個電阻和兩個三極管的具體原理是什么?

請教大家這個電阻降壓電路增加兩個電阻和兩個三極管的具體原理是什么?一直沒有搞很明白 ...
發表于 2020-02-21 13:48? 395次閱讀
請問圖中電阻降壓電路增加兩個電阻和兩個三極管的具體原理是什么?

射頻電路設計——理論與應用

Reinhold Ludwig,Pavel  Bretchko 著,中譯本,電子工業出版社。 本書介紹了電路從低頻到高頻后所帶來...
發表于 2020-02-20 19:09? 292次閱讀
射頻電路設計——理論與應用

提問:電荷電路

希望大佬告知:電荷電路和一般電路的區別? ...
發表于 2020-02-20 10:49? 267次閱讀
提問:電荷電路

豪威發布旗下首款6400萬像素0.8微米圖像傳感...

市場調查公司TSR預計,2020 年面向智能手機生產商的6400萬像素及以上分辨率的圖像傳感器出貨量....
發表于 2020-02-19 17:12? 475次閱讀
豪威發布旗下首款6400萬像素0.8微米圖像傳感...

如圖運放電路信號需要放大多少倍傳進AD里才能正常工作?

圖中video(后面datasheet中有講解)是C12666MA采集的一個信號,經過ADA4851放大后從OUT2輸出到AD轉換器。...
發表于 2020-02-19 10:53? 613次閱讀
如圖運放電路信號需要放大多少倍傳進AD里才能正常工作?

將直流48V變350V,用來充江淮IEV4,如何設計效率更高?

直流48V變350V,用逆變器原理好,還是用DC-DC技術好。 ...
發表于 2020-02-17 16:20? 382次閱讀
將直流48V變350V,用來充江淮IEV4,如何設計效率更高?

邏輯門灌電流問題

如圖,D觸發器U2A對V1二分頻,U2A.5腳輸出500Hz、5伏方波。方波高電平時對R1、Cx1回路充電。低電平時Cx1通...
發表于 2020-02-17 11:21? 342次閱讀
邏輯門灌電流問題

飛行時間(ToF)傳感器市場分析

據麥姆斯咨詢報道,MarketsandMarkets最新報告稱,全球飛行時間(ToF)傳感器市場規模....
發表于 2020-02-16 11:24? 1802次閱讀
飛行時間(ToF)傳感器市場分析

云創硬見單片機電路設計中的十個難點!

單片機是嵌入式系統的核心元件,使用單片機的電路要復雜得多,但在更改和添加新功能時,帶有單片機的電路更....
發表于 2020-02-14 11:52? 242次閱讀
云創硬見單片機電路設計中的十個難點!

一文知道紅外熱成像是如何檢測體溫的

自2003年非典爆發以來,世界各國的主要國際機場都大量部署了紅外熱檢測系統(infrared the....
發表于 2020-02-12 01:13? 2199次閱讀
一文知道紅外熱成像是如何檢測體溫的

JDI研發全球首款新型圖像傳感器,3年后為預期實...

JDI(日本顯示公司)可能最出名的顯示面板制造商,不過,它也涉足與屏幕相關的外圍技術,比如可以放置在....
發表于 2020-02-08 08:11? 352次閱讀
JDI研發全球首款新型圖像傳感器,3年后為預期實...

三星提交Nonacell商標申請,將使相機支持9...

  三星即將于2月11日舉辦Unpacked發布會,發布全新的Galaxy S20系列旗艦智能機。荷....
發表于 2020-02-07 14:22? 680次閱讀
三星提交Nonacell商標申請,將使相機支持9...

索尼發布Q4季度財報,利潤同比增長6%

日本大量的消費電子公司已經進行了轉型,和普通大眾距離越來越遙遠,但是日本索尼公司迄今為止仍然有著強大....
發表于 2020-02-04 16:54? 554次閱讀
索尼發布Q4季度財報,利潤同比增長6%

CMOS圖像傳感器帶來了怎樣的新戰場

半導體跨行進行橫向擴張早已不是什么新鮮事,尤其是在人工智能時代的大變革下,破圈進軍新領域或許不僅能夠....
發表于 2020-02-03 10:55? 526次閱讀
CMOS圖像傳感器帶來了怎樣的新戰場

RF無線射頻電路設計中常見問題的分析

射頻(RF)PCB設計,在目前公開出版的理論上具有很多不確定性,常被形容為一種“黑色藝術”。通常情況....
發表于 2020-01-28 08:50? 187次閱讀
RF無線射頻電路設計中常見問題的分析

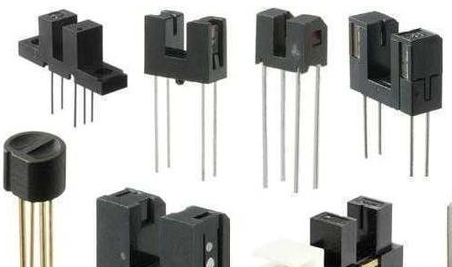

光學傳感器的分類以及特點和原理解析

光學傳感器及儀器是依據光學原理進行測量的,它有許多優點,如非接觸和非破壞性測量、幾乎不受干擾、高速傳....
發表于 2020-01-27 16:25? 94次閱讀
光學傳感器的分類以及特點和原理解析

關于嵌入式硬件設計中的幾點注意事項

嵌入式設計是個龐大的工程,今天就說說硬件電路設計方面的幾個注意事項,首先,咱們了解下嵌入式的硬件構架....
發表于 2020-01-27 09:49? 319次閱讀
關于嵌入式硬件設計中的幾點注意事項

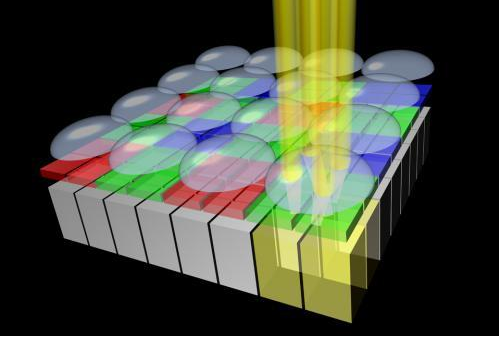

索尼公司發布2x2On-Chip Lens(OC...

圖像傳感器的每個像素上,都有被稱為On Chip Lens的集光鏡片。傳統的構造,每個像素上面都有單....
發表于 2020-01-25 15:35? 184次閱讀
索尼公司發布2x2On-Chip Lens(OC...

東京大學教授與日本顯示器合作開發出超薄傳感器

日本東京大學的染谷隆夫教授和橫田知之準教授與日本顯示器合作,開發出能同時讀取指紋和脈搏等生物信息的超....
發表于 2020-01-23 05:50? 5467次閱讀
東京大學教授與日本顯示器合作開發出超薄傳感器

Teledyne e2v推出全新37.7百萬像素...

Teledyne e2v旗下的全球成像解決方案創新公司,宣布推出全新 Emerald 36M,這是一....
發表于 2020-01-17 14:55? 220次閱讀
Teledyne e2v推出全新37.7百萬像素...

如何抑制電路設計時形成的尖峰電流

數字電路輸出高電平時從電源拉出的電流Ioh和低電平輸出時灌入的電流Iol的大小一般是不同的,即:Io....
發表于 2020-01-16 11:16? 309次閱讀
如何抑制電路設計時形成的尖峰電流

SOS LAB聯手安森美 共同推進LiDAR技術...

面向自動駕駛汽車的LiDAR初創公司SOS LAB與半導體供應商安森美半導體(ON Semicond....
發表于 2020-01-15 14:47? 216次閱讀
SOS LAB聯手安森美 共同推進LiDAR技術...

TOF有望成主流技術 國內廠商將具備相關優勢

3D 感測技術路線很多,不同技術的性能不同,適合的應用領域也不同。在 消費電子應用領域,目前主流的 ....
發表于 2020-01-14 09:38? 1717次閱讀
TOF有望成主流技術 國內廠商將具備相關優勢

艾邁斯半導體推出CMOS全局快門近紅外圖像傳感器...

艾邁斯半導體CGSS130傳感器的NIR波段靈敏度是目前市場同類產品的四倍,它能夠可靠地檢測到3D傳....
發表于 2020-01-11 08:41? 541次閱讀
艾邁斯半導體推出CMOS全局快門近紅外圖像傳感器...

CES 2020:英飛凌展出全球最小的3D圖像傳...

“憑借第五代REAL3?芯片,我們再次證明了英飛凌在3D傳感器領域的領先地位。它穩健、可靠、強大、節....
發表于 2020-01-11 08:03? 701次閱讀
CES 2020:英飛凌展出全球最小的3D圖像傳...

英飛凌推出全球最小3D圖像傳感器 以低功耗提供了...

據外媒報道,英飛凌科技公司(Infineon)已經與軟件和3D飛行時間系統專家pmdtechnolo....
發表于 2020-01-10 16:10? 180次閱讀
英飛凌推出全球最小3D圖像傳感器 以低功耗提供了...

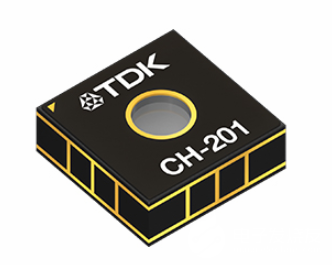

TDK的MEMS超聲波ToF傳感器解決方案與光學...
